Tension entre neutre et terre : normes, mesures et solutions

En électricité domestique, la tension entre le neutre et la terre est une donnée fondamentale pour évaluer la santé de votre installation. Vous vous demandez peut-être quelle devrait être cette valeur, comment la mesurer, ou encore ce qu’elle révèle sur votre circuit électrique ? Ce guide complet répond à toutes vos interrogations et vous aide à comprendre les enjeux de cette mesure souvent négligée.

Quelle est la tension normale entre la terre et le neutre ?

Dans une installation électrique conforme et correctement réalisée, la tension entre la terre et le neutre doit impérativement être de zéro volt ou très proche de cette valeur. Concrètement, lorsque vous effectuez la mesure avec un multimètre, vous devriez obtenir une lecture comprise entre 0 V et 2 V maximum.

Cette règle découle directement de la norme NF C 15-100, qui encadre toutes les installations électriques basses tensions en France. Le principe est simple : le neutre et la terre devraient partager le même potentiel électrique lorsque l’installation fonctionne correctement. Le neutre constitue le chemin de retour du courant vers le réseau de distribution après avoir alimenté vos appareils, tandis que la terre représente votre protection contre les risques d’électrocution.

Toute mesure anormale supérieure à cette valeur constitue un signal d’alarme qu’il ne faut jamais ignorer. Par exemple, une tension de 2 V à 5 V indique déjà un problème modéré qui mérite une inspection approfondie. Au-delà de 5 V, la situation devient préoccupante et nécessite une intervention rapide. Si votre appareil de mesure affiche 10 V ou plus, vous êtes face à un défaut sérieux qui peut compromettre votre sécurité et celle de vos équipements.

Une mesure atteignant 50 V ou 100 V révèle généralement une terre défectueuse ou totalement absente, ce qui représente un danger immédiat pour les occupants du logement.

Comprendre le rôle de la terre dans votre installation

La prise de terre constitue un élément fondamental de toute installation électrique moderne. Il s’agit d’un fil électrique reconnaissable à ses couleurs jaune et vert, qui relie votre installation au sol via un dispositif spécifique comme une boucle à fond de fouille ou un piquet de terre enfoncé profondément dans le sol.

La fonction principale de ce conducteur de protection est de garantir votre sécurité. En cas de défaut électrique sur un appareil, comme une fuite de courant vers la carcasse métallique d’un lave-linge ou d’un réfrigérateur, la terre évacue instantanément ce courant de fuite vers le sol. Sans cette protection, c’est vous qui pourriez servir de chemin au courant en touchant l’appareil défectueux.

Pour être pleinement efficace, la mise à la terre doit obligatoirement être complétée par un dispositif différentiel de 30 mA maximum installé dans votre tableau électrique. Cette combinaison offre une protection optimale contre les risques d’électrisation et d’électrocution.

Les appareils concernés par la mise à la terre

Tous les appareils électriques ne nécessitent pas forcément une connexion à la terre. Cependant, les équipements dits de classe I doivent impérativement être reliés au conducteur de protection. Cette catégorie comprend notamment :

• Les luminaires métalliques et certains types d’éclairage
• De nombreux appareils électroménagers comme les machines à laver, les réfrigérateurs et les congélateurs
• Certains convecteurs et radiateurs électriques
• Les équipements comportant des parties métalliques accessibles

Pour ces appareils, les éléments métalliques peuvent entrer en contact avec une partie électrique en cas de défaut interne. Le courant de fuite doit alors être immédiatement évacué vers la terre pour assurer votre protection physique.

Le neutre en électricité : son rôle essentiel

Le conducteur neutre, identifiable par sa couleur bleue, remplit plusieurs fonctions cruciales dans votre installation électrique. Sa mission première consiste à permettre au courant de retourner vers le réseau de distribution après avoir alimenté vos équipements. C’est en quelque sorte la route du retour pour l’électricité consommée.

Le neutre sert également à mesurer votre consommation électrique effective. Le compteur calcule la différence entre le courant entrant par la phase et celui ressortant par le neutre pour déterminer la quantité d’énergie réellement utilisée dans votre logement.

Dans un système électrique sain, le neutre devrait toujours être au même potentiel que la terre au niveau du tableau de répartition. C’est précisément pour cette raison qu’une tension mesurée entre ces deux conducteurs révèle systématiquement un dysfonctionnement quelque part dans le circuit.

Un neutre défaillant peut avoir des conséquences dramatiques sur toute votre installation. Une section insuffisante, une connexion desserrée ou une rupture partielle provoque des chutes de tension, des surchauffes localisées et des perturbations sur tous les appareils branchés.

Comment mesurer correctement la tension entre neutre et terre

Mesurer la tension entre le neutre et la terre est une opération relativement simple que tout bricoleur averti peut réaliser avec les précautions appropriées. Voici la procédure complète à suivre pour obtenir une mesure fiable.

Le matériel nécessaire

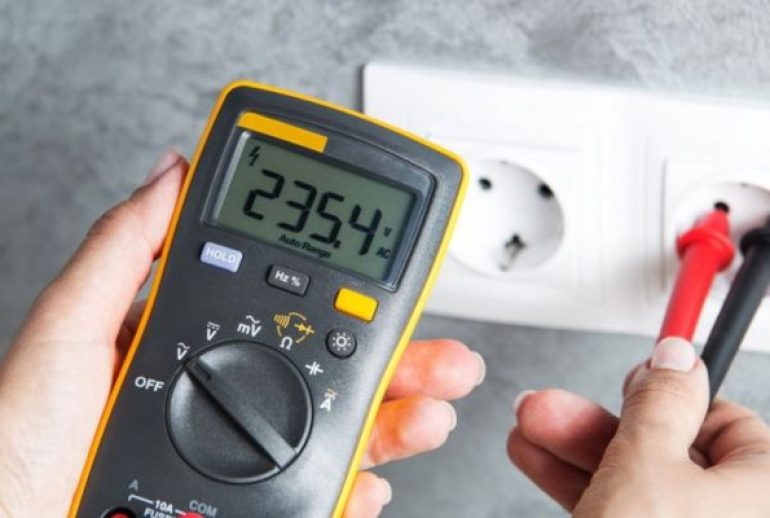

Pour effectuer cette mesure, vous aurez besoin d’un multimètre de qualité. Cet appareil polyvalent permet de mesurer différentes grandeurs électriques. Privilégiez un modèle avec sélection manuelle des calibres pour plus de précision et de contrôle.

Procédure de mesure étape par étape

Commencez par régler votre multimètre sur la fonction Volts en courant alternatif, généralement symbolisée par « V~ » ou une petite vague. Sélectionnez un calibre supérieur à 240 V pour éviter toute saturation de l’appareil.

Branchez ensuite les câbles de mesure dans les bonnes bornes : le fil noir sur la fonction COM et le fil rouge sur la fonction volts, souvent marquée « V » ou « VΩmA ».

Pour réaliser la mesure sur une prise murale, vous devez d’abord repérer les différents éléments. La terre est matérialisée par une broche de retour à la terre, généralement une tige métallique centrale ou deux contacts latéraux. Les deux autres contacts correspondent au neutre et à la phase.

Si vous avez démonté la prise pour identifier clairement les conducteurs, sachez que selon la norme en vigueur :

• Le fil de phase doit être rouge ou marron
• Le neutre doit être bleu
• Le fil de terre doit être jaune et vert

Placez simultanément une pointe de touche sur le neutre et l’autre sur la terre. Attention à ne jamais toucher les parties métalliques des pointes pendant la mesure pour éviter tout risque de choc électrique.

Lisez le résultat affiché par votre appareil. Dans une installation saine, vous devriez mesurer 0 V ou une valeur très faible ne dépassant pas 2 V.

Mesure à vide versus mesure en charge

Pour un diagnostic complet, il est recommandé d’effectuer la mesure dans deux situations différentes. Une mesure à vide, c’est-à-dire avec tous les appareils débranchés ou éteints, vous donne une indication sur l’état structurel de votre installation au repos.

Une mesure en charge, réalisée lorsque plusieurs appareils fonctionnent simultanément, révèle les faiblesses qui n’apparaissent que sous contrainte. Allumez vos gros consommateurs comme le four, le lave-vaisselle ou le sèche-linge, puis refaites la mesure. Une tension qui augmente significativement sous charge indique généralement un problème de dimensionnement du neutre ou une connexion défaillante.

Les causes principales d’une tension anormale entre neutre et terre

Lorsque votre multimètre affiche une tension supérieure aux valeurs normales, plusieurs coupables peuvent être en cause. Comprendre ces causes vous aidera à identifier plus rapidement la source du problème.

Défauts de la prise de terre

Les problèmes liés à la terre constituent la cause la plus fréquente d’une tension neutre-terre élevée. Une connectique desserrée au niveau du tableau électrique ou sur les prises peut suffire à générer une différence de potentiel anormale.

Le piquet de terre lui-même peut être défectueux. S’il a été enfoncé à une profondeur insuffisante, s’il est mal dimensionné pour votre installation, ou s’il a été rongé par la corrosion au fil des années, sa résistance devient trop élevée pour assurer correctement son rôle.

Les liaisons équipotentielles mal réalisées représentent également un problème courant. Dans les pièces humides comme la salle de bain, tous les éléments métalliques doivent être reliés entre eux et à la terre. Une liaison absente ou oxydée empêche l’évacuation efficace des courants de défaut.

Problèmes sur le conducteur neutre

Le neutre peut également être la source de vos soucis. Une section de câble insuffisante par rapport à la charge alimentée provoque des chutes de tension importantes, surtout lorsque plusieurs appareils fonctionnent simultanément.

Une rupture partielle du conducteur neutre, bien que rare, constitue un défaut particulièrement vicieux. Le circuit n’est plus correctement référencé au poste source du distributeur d’électricité, ce qui entraîne des fluctuations de tension dangereuses sur toute l’installation.

Les mauvais serrages dans les boîtes de dérivation, dominos ou bornes du tableau électrique génèrent des résistances parasites. Ces points de connexion défaillants provoquent des micro-arcs, des échauffements localisés et des tensions anormales mesurables sur toutes les prises.

Déséquilibres de phase en triphasé

Dans les installations triphasées, un déséquilibre important entre les phases peut affecter le point neutre. Si vous alimentez une pompe à chaleur puissante sur une seule phase alors que les deux autres restent peu chargées, le potentiel du neutre se déplace par rapport à la terre.

Ce phénomène provoque des surtensions sur certaines phases et des sous-tensions sur d’autres. La différence de potentiel ainsi créée se retrouve mesurable entre le neutre et la terre, parfois avec des valeurs supérieures à 10 V.

Courants de fuite

Les courants de fuite constituent le coupable silencieux de nombreuses anomalies électriques. Il s’agit de courants indésirables qui empruntent un chemin autre que le circuit normal, généralement à travers l’isolation défaillante d’un câble ou d’un appareil.

Les sources typiques incluent les appareils électroménagers vieillissants avec une isolation dégradée, l’humidité persistante dans les gaines ou les tableaux électriques, et les câbles dont l’isolant a été endommagé par des rongeurs ou simplement par le temps.

Même relativement faibles, ces courants créent progressivement une élévation du potentiel entre neutre et terre, particulièrement lorsque la prise de terre ne peut pas les évacuer efficacement.

Problèmes en amont de votre installation

Parfois, et c’est frustrant, le problème ne provient pas de chez vous. Un défaut sur le réseau de distribution électrique, comme un neutre mal mis à la terre au poste de transformation, peut affecter toutes les habitations raccordées.

Plus rare mais non impossible : un voisin dont l’installation présente des défauts importants peut perturber les installations adjacentes, surtout dans les lotissements où les terres sont parfois interconnectées. Cette situation nécessite l’intervention du distributeur d’électricité pour identifier et résoudre le problème à la source.

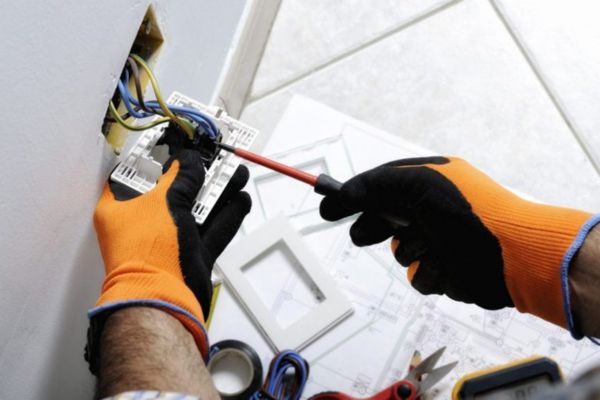

Les risques concrets d’une tension neutre-terre élevée

Une tension anormale entre le neutre et la terre n’est jamais anodine. Les conséquences peuvent aller de la simple gêne à des situations franchement dangereuses pour votre sécurité et celle de vos biens.

Danger d’électrocution

Le risque le plus grave concerne votre sécurité physique. Lorsque la tension neutre-terre devient élevée, la prise de terre ne remplit plus correctement son rôle protecteur. En cas de défaut sur un appareil, le courant de fuite ne s’évacue plus efficacement vers le sol.

Si vous touchez simultanément un appareil défectueux et un élément relié à la terre comme un tuyau de cuivre, un radiateur ou un évier métallique, votre corps devient le pont entre deux potentiels différents. Le courant vous traverse alors, provoquant une électrisation potentiellement mortelle.

Des tensions de seulement 50 V entre neutre et terre suffisent à créer un danger réel. Le corps humain offre une résistance relativement faible au passage du courant, surtout lorsque la peau est humide.

Dommages sur vos équipements

Vos appareils électroniques modernes supportent très mal les fluctuations et instabilités électriques. Une tension neutre-terre anormale crée des perturbations qui peuvent endommager progressivement ou brutalement vos équipements sensibles.

Les victimes fréquentes incluent les cartes mères d’ordinateurs, les alimentations électroniques, les téléviseurs récents, les box internet et tous les modules électroniques qui équipent désormais l’électroménager moderne. Ces composants délicats ne sont pas conçus pour supporter des variations de tension importantes.

Dans certains cas documentés, une rupture partielle du neutre a provoqué la destruction simultanée d’un four haut de gamme et d’une box internet en l’espace d’une semaine. Ces dommages ne sont généralement pas couverts par les garanties constructeurs, qui excluent les problèmes liés à une installation électrique non conforme.

Risque d’incendie

Les micro-arcs électriques représentent la première cause d’incendie d’origine électrique dans les habitations. Ces mini-décharges invisibles se forment au niveau des connexions défaillantes ou des câbles endommagés.

Une tension anormale entre neutre et terre favorise la formation et l’intensification de ces arcs électriques. Les conséquences progressives incluent des points chauds dans le tableau électrique, une oxydation accélérée des contacts et un début de carbonisation autour des bornes.

Ce processus insidieux peut évoluer pendant des semaines ou des mois avant de déclencher un incendie. Il suffit qu’un peu de poussière s’accumule près d’un point d’arc ou que l’isolation soit fatiguée pour qu’un départ de feu se produise, souvent en pleine nuit lorsque personne ne peut intervenir rapidement.

Dysfonctionnement des protections différentielles

Votre disjoncteur différentiel de 30 mA constitue votre dernier rempart contre l’électrocution. Mais son fonctionnement repose sur la détection d’une différence de courant entre la phase et le neutre, signe qu’un courant s’échappe par la terre.

Lorsque la tension neutre-terre est anormalement élevée, ce dispositif peut ne plus déclencher correctement lors d’un défaut. Le différentiel peut rester enclenché alors qu’une fuite dangereuse persiste dans l’installation. Cette situation vous prive de votre protection essentielle sans même que vous vous en rendiez compte.

À l’inverse, certaines configurations peuvent provoquer des déclenchements intempestifs du différentiel, même en l’absence de défaut réel, rendant votre installation difficile à utiliser au quotidien.

Que faire en cas de tension anormale

Si votre mesure révèle une tension supérieure à 2 V entre le neutre et la terre, il est temps d’agir. La réaction appropriée dépend de l’ampleur du problème détecté.

Pour des tensions modérées (2 à 5 V)

Commencez par vérifier méthodiquement tous les serrages de votre tableau électrique, en particulier sur les barres de neutre et de terre. Un simple desserrage peut être responsable du problème. Contrôlez également l’état visuel de tous les conducteurs accessibles pour détecter d’éventuels signes de dégradation.

Inspectez le point de connexion de votre prise de terre. Si vous disposez d’un piquet de terre, vérifiez que la connexion n’est pas oxydée et que le serrage reste ferme. Dans le cas d’une boucle à fond de fouille, assurez-vous que le regard de terre reste accessible et que les connexions sont en bon état.

Pour des tensions élevées (au-delà de 5 V)

À ce stade, le problème dépasse généralement les compétences du bricoleur amateur. Il est fortement recommandé de faire intervenir un électricien qualifié qui dispose des outils et de l’expertise nécessaires pour diagnostiquer précisément l’origine du défaut.

Le professionnel pourra mesurer la résistance de votre prise de terre avec un telluromètre, vérifier l’intégrité de tous vos conducteurs et contrôler la qualité de l’ensemble de vos connexions. Il sera également en mesure d’identifier des problèmes complexes comme une rupture partielle du neutre ou des courants de fuite difficiles à localiser.

Pour des tensions dangereuses (50 V ou plus)

Face à de telles valeurs, la situation est potentiellement dangereuse. Faites intervenir un électricien en urgence et évitez d’utiliser vos appareils électriques en attendant, particulièrement dans les pièces humides comme la salle de bain ou la cuisine.

Une tension aussi élevée indique généralement une terre totalement absente ou déconnectée, ce qui vous prive de toute protection contre les défauts d’isolement. N’attendez pas pour agir, car chaque utilisation de votre installation représente un risque pour votre sécurité.

Prévention et maintenance de votre installation électrique

Plutôt que d’attendre qu’un problème survienne, adoptez une approche préventive qui vous évitera bien des soucis. Une installation électrique bien entretenue est une installation sûre et durable.

Réalisez une mesure de la tension neutre-terre au moins une fois par an, idéalement avant l’hiver lorsque la consommation électrique augmente. Cette vérification simple vous permet de détecter précocement l’apparition d’une anomalie.

Faites contrôler votre installation par un professionnel qualifié tous les dix ans, ou plus fréquemment si votre logement est ancien. Un électricien réalisera un diagnostic complet incluant la mesure de la résistance de terre, le contrôle du fonctionnement des protections différentielles et la vérification de tous les circuits.

Soyez attentif aux signes avant-coureurs qui peuvent indiquer un problème naissant. Des déclenchements fréquents du disjoncteur différentiel sans cause apparente, des picotements ressentis en touchant certains appareils métalliques, ou des variations inhabituelles de la luminosité de vos éclairages méritent tous une investigation approfondie.

Si vous réalisez des travaux de rénovation ou d’extension, profitez-en pour faire vérifier et éventuellement moderniser votre prise de terre et l’ensemble de votre installation. Les normes évoluent régulièrement, et ce qui était acceptable il y a vingt ans ne l’est plus nécessairement aujourd’hui.

La tension entre le neutre et la terre constitue un excellent indicateur de la santé globale de votre installation électrique. Une valeur nulle ou très faible témoigne d’une installation bien conçue et correctement entretenue. À l’inverse, toute tension anormale doit vous alerter et vous inciter à agir rapidement pour identifier et corriger le problème. N’oubliez jamais que l’électricité ne pardonne pas les approximations. En cas de doute sur l’interprétation de vos mesures ou sur les actions à entreprendre, faire appel à un professionnel qualifié reste toujours la décision la plus sage pour garantir votre sécurité et celle de votre entourage.
